产品概述

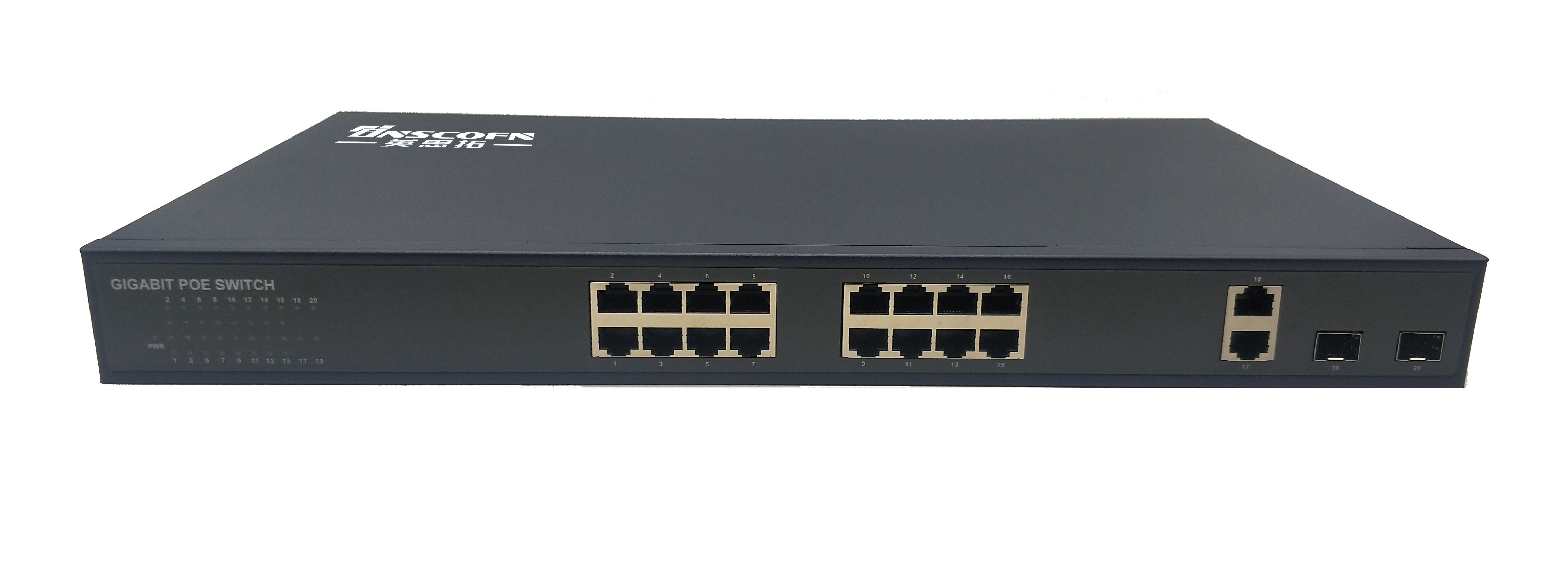

ST-Q2401S系列是一款非网管型PoE交换机，支持2个千兆SFP光口，2个千兆自适应以太网口，16个千兆自适应以太网PoE口。产品采用无风扇、低功耗设计，，工作性能更加稳定，产品符合CE、FCC、RoHS 标准。添加防雷、防静电保护措施，-20至+70℃的工作温度范围能够适应恶劣的工作环境，能为用户的以太网设备连接提供可靠的、快捷的供电及传输解决方案。
该产品主要针对高清网络摄像机、AP、IP phone等数据接入和PoE供电而设计，遵循IEEE802.3 af/at标准，每个端口能够为设备提供最大30W的供电功率，极大的方便了设备供电，节约了线材和施工成本，可满足不同工程现场对设备安装的要求。
Ø 支持2个千兆SFP光口，2个千兆自适应以太网口，16个千兆自适应以太网PoE口
Ø 1～16端口支持标准IEEE802.3af/at供电
Ø 支持通过Cat5e/6标准UTP 网线给无线(AP）和网络监控摄像头、IP phone供电
Ø PoE单端口最大供电功率：30W
Ø PoE 功率：≤250W
Ø 支持IEEE 802.3，IEEE
802.3u，IEEE 802.3ab，IEEE 802.3x
Flow Control，IEEE802.3af/at标准
Ø 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准
Ø 支持端口自动翻转（Auto MDI/MDIX）
Ø 支持网络端口防雷（AC电源口：差模 +/-2kV，共模 +/-4kV）
Ø 采用存储转发的交换机制，转发内存38.6M
Ø 所有端口支持线速交换，10K帧长范围内均可达到线速
Ø 供电自适应，即插即用，无需配置
Ø 标准1U尺寸
|
供电 |
供电方式：电源内置 |
|
输入电压：AC110~250V 50Hz |
|
|
整机功耗： PoE≤250W |
|
|
端口参数 |
PoE端口：1~16：10/100/1000Mbps自适应 |
|
上行端口：17-18：10/100/1000Mbps自适应 19-20：1.25Gbps |
|
|
传输距离：1~18网口：100米 19-20光口：取决于光模块 |
|
|
传输介质：1~18网口：Cat5e/6标准UTP 网线， 光口：光纤 |
|
|
PoE标准：符合IEEE 802.3af/at国际标准，单端口最大供电功率30W |
|
|
PoE供电方式：末端跨接法1,2,3,6（默认） |
|
|
PoE供电功率：单个PoE端口 ≤30W，整机≤250W |
|
|
交换参数 |
网络标准IEEE 802.3i、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE 802.3af/at |
|
背板带宽：58Gbps |
|
|
转发方式：存储转发 |
|
|
包数据缓存：38.6M |
|
|
MAC地址表：8K |
|
|
状态指示灯 |
电源指示灯：1个指示电源（绿色） |
|
端口1-16：PoE状态指示黄灯，速率指示绿灯 |
|
|
端口17-18：速率指示绿灯 |
|
|
端口19-20：光纤动作指示绿灯 |
|
|
防护等级 |
通讯端口防雷防护：4KV 执行标准：IEC61000-4-5 |
|
整机静电防护：1a 接触放电 3级 |
|
|
环境条件 |
工作温度：-20℃~55℃ |
|
储存温度：-40℃~70℃ |
|
|
湿度(非凝结)：0~95% |
|
|
机械结构 |
尺寸：440X260X44mm |
|
颜色：灰色 |
|
|
重量：3.8KG |
|
|
可靠性 |
平均故障间隔时间(MTBF)：＞50000h |
