产品概述

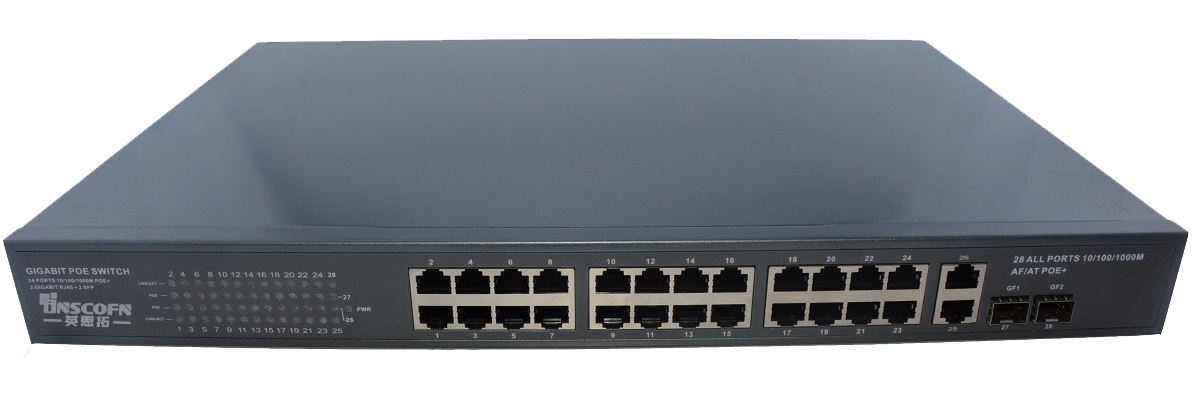

ST-P24222系列是一款非网管型PoE交换机，支持2个1000Base-FX,2个10/100/1000Base-TX自适应以太网RJ45接口,24个10/100/1000Base-TX自适应POE RJ45接口。产品采用无风扇、低功耗设计，，工作性能更加稳定，产品符合CE、FCC、RoHS 标准。添加防雷、防静电保护措施，-20至+70℃的工作温度范围能够适应恶劣的工作环境，能为用户的以太网设备连接提供可靠的、快捷的供A电及传输解决方案。可广泛应用于智能建筑，智慧城市，智慧社区，智能-交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。
产品特性
Ø 支持2个1000Base-FX光口，24个下行10/100/1000Mbps自适应以太网接口，2个上行10/100/1000Mbps自适应以太网接口
Ø 1～24端口支持标准IEEE802.3af/at供电
Ø 支持通过Cat5e/6标准UTP 网线给无线(AP）和网络监控摄像头、IP phone供电
Ø PoE单端口最大供电功率：30W
Ø PoE 功率：350W
Ø 支持IEEE 802.3，IEEE 802.3u，IEEE 802.3ab，IEEE 802.3x Flow Control，IEEE802.3af/at标准
Ø 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准
Ø 支持端口自动翻转（Auto MDI/MDIX）
Ø 支持网络端口防雷（AC电源口：差模 +/-2kV，共模 +/-4kV）
Ø 采用存储转发的交换机制，转发内存54M
Ø 所有端口支持线速交换，10K帧长范围内均可达到线速
Ø 供电自适应，即插即用，无需配置
Ø 标准1U尺寸设计,方便安装于机柜
尺寸图
|
供电 |
供电方式：内置电源 |
|
输入电压：AC100-240V 50-60Hz |
|
|
整机功耗：非PoE<15W ；PoE<350W |
|
|
端口参数 |
网络端口：1~24 下行网口：10/100/1000Mbps |
|
光纤端口：1.25Gbps/SFP |
|
|
传输距离：1~24下行网口：100米 |
|
|
传输介质：1~24下行网口：Cat5e/6标准UTP 网线， |
|
|
POE标准：符合IEEE 802.3af/at国际标准，单端口最大供电功率30W |
|
|
PoE供电方式：末端跨接法1,2,3,6（默认） |
|
|
PoE供电功率：单个POE端口 ≤30W，整机＜350W |
|
|
交换参数 |
网络标准IEEE 802.3i、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE 802.3af/at |
|
背板带宽：56Gbps |
|
|
转发方式：存储转发 |
|
|
包数据缓存：54M |
|
|
MAC地址表：8K |
|
|
状态指示灯 |
电源指示灯：1个指示电源（绿色） |
|
网络供电端口LED：PoE状态指示24个，RJ45座上黄灯 |
|
|
网络数据端口LED：数据状态指示24个，RJ45座上绿灯 |
|
|
防护等级 |
通讯端口防雷防护：4KV 执行标准：IEC61000-4-5 |
|
整机静电防护：1a 接触放电 3级 |
|
|
环境条件 |
工作温度：-20℃~55℃ |
|
储存温度：-40℃~70℃ |
|
|
湿度(非凝结)：0~95% |
|
|
机械结构 |
尺寸：440X275X44.5mm |
|
颜色：灰色 |
|
|
重量：4KG |
|
|
可靠性 |
平均故障间隔时间(MTBF)：＞50000h |
|
配套和附件 |
设备，合格证，说明书，选配电源适配器 |
