产品概述
ST-G0801系列是一款非网管型工业级交换机，支持8个10/100Base-TX自适应以太网RJ45接口。产品采用无风扇、低功耗设计，IP40防护等级，波纹式高强度铝合金外壳，工作性能更加稳定，产品符合CE、FCC、RoHS 标准。添加防雷、防静电保护措施，-40至+85℃的工作温度范围能够适应恶劣的工作环境，DIN导轨式安装，满足工业现场的需求，能为用户的以太网设备连接提供可靠的、快捷的解决方案。可广泛应用于智能建筑，智慧城市，智慧社区，智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。
产品特性
Ø 支持8个10/100Base-TX自适应以太网RJ45接口
Ø 支持IEEE802.3，IEEE802.3u，IEEE802.3x，IEEE802.3af/at标准
Ø DC12~58V宽压双电源冗余备份，具有防反接保护功能
Ø 通过四级防雷芯片设计，能有效抵御8kV以下雷击，同时防静电高达8-15kV
Ø 全工业级物料，IP40防护等级，低功耗、工业级设计：-40至+85℃工作温度
Ø 波纹式高强度外壳，DIN导轨式安装
Ø 支持PoE扩展，IEEE802.3af：最大功率15.4W，IEEE802.3at：最大功率30w
Ø 通过公安部检验报告、CCC、FCC、CE、RoHS

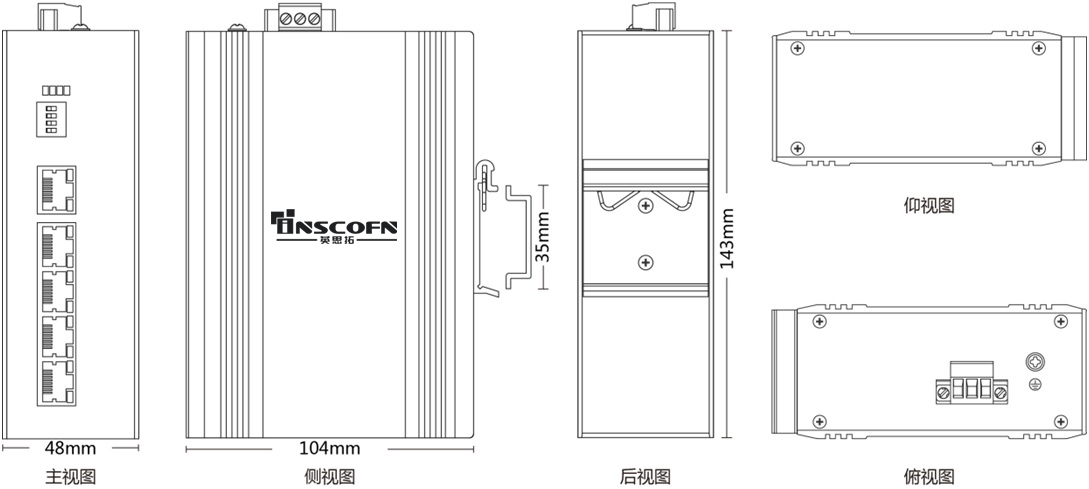

尺寸图1
产品规格
|
业务接口 |
网络接口：8*10/100 Base－T |
|
管理接口：不支持 |
|
|
电源接口：凤凰端子，双电源冗余 |
|
|
LED灯：PWR，OPT，NMC，ALM |
|
|
复位开关：拨码复位 |
|
|
线缆类型&距离 |
双绞线：0-100m（CAT5e,CAT6） |
|
光纤：不支持 |
|
|
网络拓扑&规模 |
环形拓扑：不支持 |
|
星型拓扑：支持，规模无限制 |
|
|
总线拓扑：支持，规模无限制 |
|
|
树形拓扑：支持，规模无限制 |
|
|
电气特性 |
输入电压：DC12~58V |
|
整机功耗：非PoE<6W ；PoE<246W |
|
|
过压告警：支持 |
|
|
PoE支持 |
PoE端口：1~8 |
|
PoE协议：802.3af，802.3at |
|
|
PoE引脚分配：1,2,3,6 |
|
|
PoE模式：标准&非标准均支持 |
|
|
PoE管理模式：不支持 |
|
|
远程PD重启：不支持 |
|
|
二层交换 |
交换容量：5.6G |
|
包转发率：4.16Mpps |
|
|
MAC地址表：8K |
|
|
报缓冲区：1M |
|
|
转发延迟：<5us |
|
|
极性反转：支持 |
|
|
流量控制：支持 |
|
|
巨型帧：支持1632bytes |
|
|
看门狗功能：支持 |
|
|
对端掉电告警：不支持 |
|
|
PD-RED设备定时重启：支持 |
|
|
继电器告警输出：可选支持 |
|
|
端口隔离：不支持 |
|
|
环境条件 |
工作温度：-40℃~+85℃ |
|
储藏/运输温度：-40℃~+85℃ |
|
|
相对湿度：5%~95% 不支持凝露 |
|
|
散热方式：无风扇设计，自然散热 |
|
|
MTB ：100,000 小时 |
|
|
机械结构 |
尺寸：143X104X48mm |
|
安装方式：卡轨式安装 |
|
|
重量：0.54KG |
|
|
防护标准 |
IP等级：IP40 |
|
电源浪涌防护：IEC 61000-4-5 Level X (6KV/6KV）（8/20us) |
|
|
网口浪涌防护：IEC 61000-4-5 Level 4 (4KV/4KV）（10/700us) |
|
|
辐射抗扰：IEC 61000-4-3Level 3（10V/m） |
|
|
瞬间脉冲抗干扰：IEC 61000-4-4 Level 3（1V/2V） |
|
|
传导抗干扰：IEC 61000-4-6 Level 3（10V/m） |
|
|
电源频率磁场抗扰：IEC 61000-4-8 Level 4（30A/m） |
|
|
电压跌落：IEC 61000-4-11Level 3（10V） |
|
|
抗静电干扰：IEC 61000-4-2 Level 4（8K/15K） |
|
|
自由跌落：0.5m |
|
|
相关认证 |
公安部、工信部检验报告及入网许可证、CCC 、 CE、FCC、RoHS |
|
配套和附件 |
设备，端子，合格证，说明书，选配电源适配器 |
