产品简述

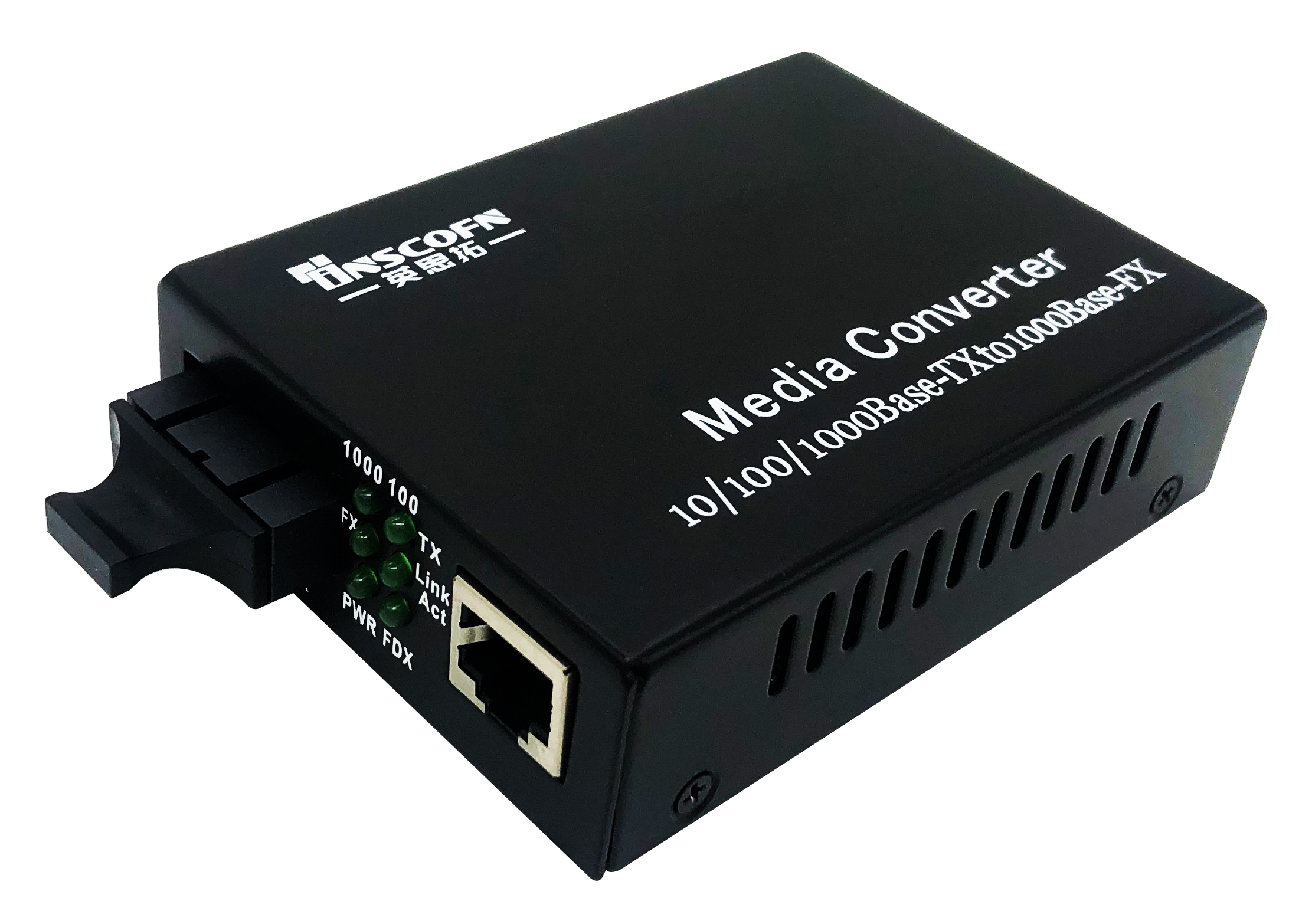

ST-S1102系列是10/100/1000M自适应快速以太网光纤收发器， 拥有1个千兆光口,1个10/100/1000Base-TX自适应以太网RJ45接口独特的光电两端链路连接失败报警功能、实现10/100/1000BASE-TX的双绞线电信号和1000BASE-FX的光信号相互转换。它将网络的传输距离的极限从铜线的100米扩展到550米（多模光纤）、100公里（单模光纤）。
产品特性
Ø 符合IEEE802.3 10Base-TX Ethernet,IEEE802.3u 100Base-TX/FX Fast Ethernet,IEEE802.3ab 1000Base-TX,IEEE802.3z 1000Base-SX/LX Gigabit Ethernet标准
Ø 支持PoE可选
Ø 支持TCP/IP、PPPOE、DHCP、ICMP、NAT协议
Ø 流控方式：全双工采用IEEE 802.3X，半双工采用Backpressure标准
Ø 电端口支持自动协商功能，自动调整传输方式和传输速度
Ø 端口支持Auto-MDI/MDIX自动翻转
Ø 支持存储转发模式
Ø 支持电口的10M,100M,1000M模式或自适应模式的切换
Ø 提供状态指示灯，外置电源（输出5V~50HZ 2A）
Ø 采用插卡式设计，方便日后设备的维护与检查
Ø 模块化电源设计理念，功能板与电源分开设计理念，便于后期维护；
Ø 采用独特集成电路解决方案，芯片温升低，摆脱加散热系统，实现流量控制，减少广播风暴
Ø 采用优质光电一体化模块提供良好的光学特性和电气特性，保证传输可靠，寿 命长
Ø 广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制
Ø 支持最长1916byte超长数据包传输
Ø 提供远程链路丢失诊断、电口链路与光口链路连接诊断、动态数据传输、全双 工/半双工、速率指示灯，便于安装调试以及后期维护
Ø 超低功耗小于2.5W(Input:AC140~260V)，低发热，能长时间稳定工作
尺寸图
|
接入方式 |
10/100/1000Mbps |
|
|
协议标准 |
IEEE802.3 10Base-TX Ethernet,IEEE802.3u 100Base-TX/FX Fast Ethernet,IEEE802.3ab 1000Base-TX,IEEE802.3z 1000Base-SX/LX Gigabit Ethernet |
|
|
波长 |
850nm/1310nm/1550nm |
|
|
传输距离 |
五类双绞线：100m |
|
|
双纤多模：550m |
||
|
双纤单模：25/40/60/80/100Km |
||
|
单纤单模：25/40/60/80Km |
||
|
端口 |
1个RJ45 口：连接 STP/UTP 五类双绞线 |
|
|
1个光纤口： |
双纤多模 SC/ST/FC (光纤尺寸 50,62.5/125μm ) |
|
|
双纤单模 SC/ST/FC (光纤尺寸 9/125μm ) |
||
|
单纤单模 SC/FC (光纤尺寸 9/125μm ) |
||
|
转换方式 |
介质转换、存贮转发/直通 |
|
|
MAC 地址表 |
1 K |
|
|
缓存器空间 |
1 Mbit |
|
|
流量控制 |
全双状态：流量控制，半双工状态：背压方式 |
|
|
延时 |
存贮转发：9.6us，直通：0.9us |
|
|
误码率 |
<1/1000000000 |
|
|
LED 指示灯 |
POWER( 电源 ) |
|
|
FX LINK/ACT (光纤连通/动作) |
||
|
FDX (全双工/半双工) |
||
|
TX LINK/ACT (双绞线连通/动作) |
||
|
TX 100 (双绞线 100M 传输速率) |
||
|
TX 1000 (双绞线 1000M 传输速率) |
||
|
电源 |
DC5V 2A |
|
|
功耗 |
<2.5W |
|
|
工作温度 |
0 ~ 50 ℃ |
|
|
工作湿度 |
5%~90% |
|
|
储存温度 |
-40~ 70 ℃ |
|
|
储存湿度 |
5%~90% 无凝结 |
|
|
尺寸 |
外电电源：26mm (H)* 71mm (W)* 94mm (D)/ 高 * 宽 * 长 |
|
